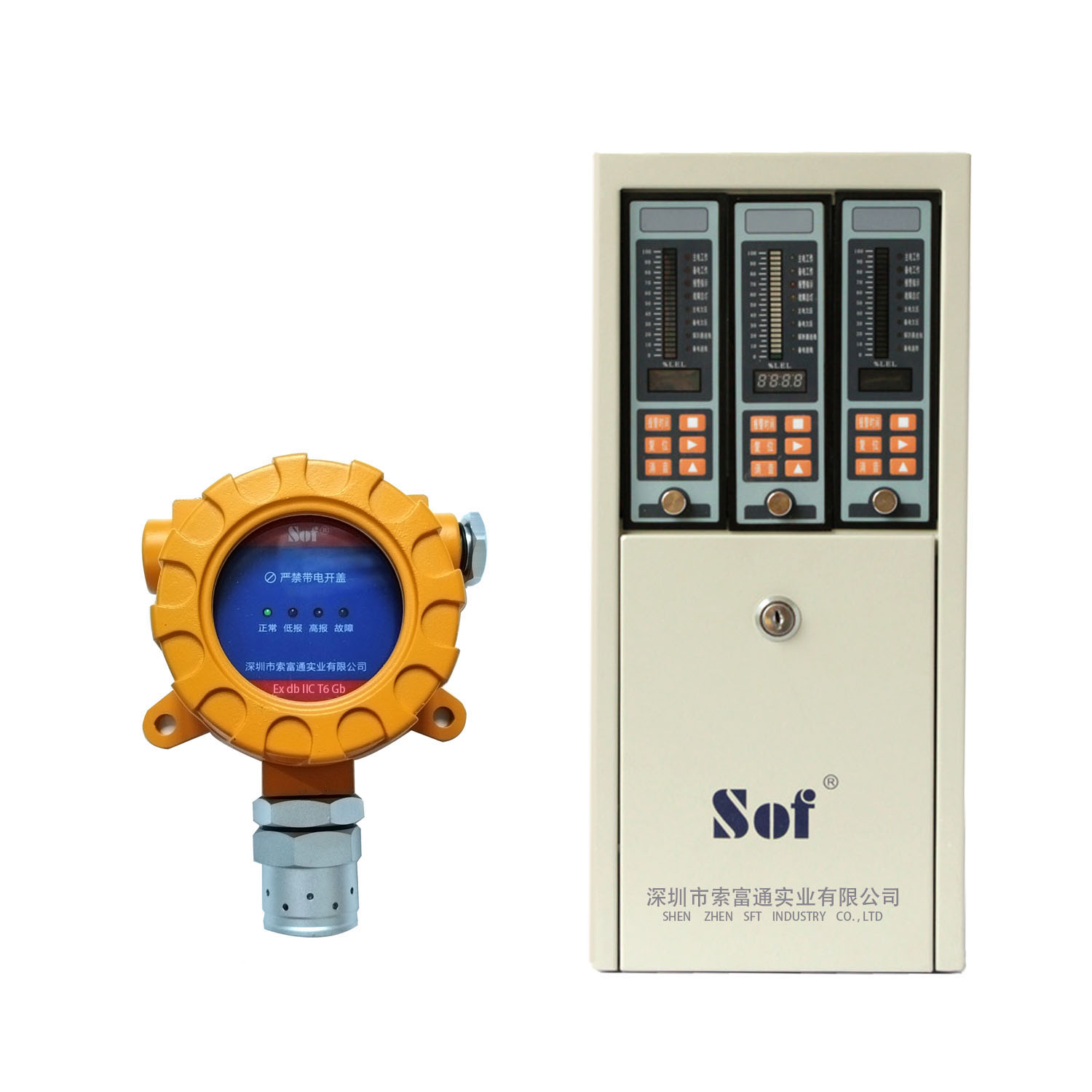

商用及工業用GTYQ-9801TB氣體探測器

新款商用及工業用GTYQ-9801TB氣體探測器，由于更換防爆合格證原因，SST-9801TB、無報警指示的GT-9801TB氣體探測器型號更改為GTYQ-9801TB。GTYQ-9801TB氣體探測器（帶報警顯示）與SST-9801B氣體報警控制器配合使用。

探測器工作原理： 氣敏傳感器在加熱、直接燃燒和電化學反應過程中，會根據不同氣體濃度引起電阻變化，從而輸出不同的電壓信號。

探測器的防護外殼主要由探測器蓋、探測器主體、傳感器組件、電纜護套、電纜壓緊元件及安裝支架組成。探測器主體與電纜壓緊元件通過螺紋連接。傳感器組件由氣敏傳感器、印刷電路板（PCB）、連接線組成，傳感器套件與探測器固定座使用環氧樹脂灌封。

產品特點：

• 高精度、高靈敏度、長壽命的催化燃燒式電化學式氣體傳感器。
• 內置溫度補償、零點、滿量程漂移補償。
• 具備全軟件校準功能、自動歸零及校準功能，維護簡單。
• 設有兩個電纜進線口，便于現場安裝。
• 采用獨立氣室結構，便于更換傳感器。

技術參數：

• 檢測原理：半導體式、催化燃燒式、電化學式、可燃性高溫傳感器。
• 檢測氣體：氫氣、乙炔、甲烷、乙醇、硫化氫、氯氣、氨氣、環氧乙烷、氰化氫、甲醛、異丙醇、一氧化氮、二氧化氮、一氧化碳、二氧化碳、氧氣、烷類、醇類、烯類、苯及汽油、柴油和有毒氣體等。
• 測量范圍：3-100% LEL、0-1000 ppm、0-100% VOL。
• 精度：±1% FS。
• 重復性：±1.0%。
• 線性誤差：±1.0%。
• 顯示方式：不帶顯示。
• 恢復時間：≤40秒。
• 報警設定：低限25% LEL，高限50% LEL（用戶可任意設定）。
• 響應時間：可燃性氣體≤30秒，毒性氣體≤60秒。
• 恢復時間：≤12秒。
• 報警方式：聲、光報警，數字顯示。
• 防爆方式：隔爆型。
• 防爆標志：Exd II CT6。
• 防護等級：IP66。
• 防爆連接：G3/4管螺紋。
• 溫度范圍：探測器 -40℃~+70℃；耐高溫型氣體探測器：-40℃~+200℃。
• 工作環境濕度：10~95% RH（非凝露），特殊要求可達0~99% RH。

探測器的安裝（探測器安裝在防爆區）： 1）將安裝支架固定在立柱上或墻體上；（安裝支架包括U型固定架、探測器固定板、M6立方螺母和平彈墊）。 2）將探測器用M5x12的螺釘固定在探測器固定板上。 3）連接電纜：打開探測器上蓋，4芯電纜穿過電纜壓緊元件，長度約50mm，將電纜剝去外皮5mm，電纜壓緊元件同電纜擰入探測器主體，保證電纜進線口密封，絕不允許水由電纜引入口進入探測器內部；將電纜的四芯金屬線頭依次與探測器上的傳感器接線端子的S-、S+、V+、V-（即電源端子板上的10、11、12、13號端子）對應相連接。合上探測器蓋，用螺釘將其緊固，探測器現場安裝完畢。

傳輸電纜最大傳輸距離(四芯)：

防爆資質：氣體報警器所有防爆產品都是通過國家防爆電氣產品質量監督檢驗中心頒發的防爆合格認證證書，國家防爆電氣產品質量監督檢驗中心查詢網站：http://www.china-ex.com （送檢/制造單位：深圳市索富通實業有限公司；防爆合格證編號：CNEx22.3805X）。
